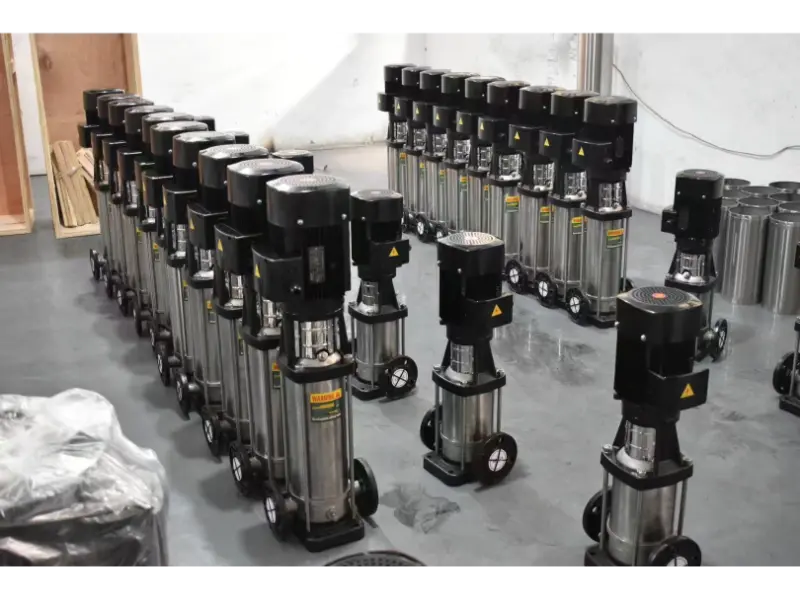

סקירה כללית של משאבות צנטריפוגליות רב-שלביות

A משאבה צנטריפוגלית רב-שלביתהיא משאבה תעשייתית נפוצה הידועה בראשה הגבוה ובמגוון רחב של יישומים. משאבות אלו זמינות במספר סדרות, כגון:

1. משאבות צנטריפוגליות רב-שלביות אופקיות: סוג D, DG, DF, DM.

2. משאבות צנטריפוגליות רב-שלביות אנכיות: סוג DL, DLR, CDLF.

חמש סיבות נפוצות מדוע משאבה רב-שלבית אנכית לא מצליחה לשאוב מים:

(1) מהירות משאבה נמוכה.

טעות אנוש: חלק מהמשתמשים מחליפים מנוע מקורי פגום במנוע שאינו תואם, מה שגורם לזרימה נמוכה, ראש מופחת ואי שאיבת מים.

בעיות מכניות: אומי הידוק רופפים בין האימפלר לציר המשאבה, גל משאבה כפוף הגורם לעקירת האימפלר ומגע עם מעטפת המשאבה, או מיסבים בלויים - כולם יכולים להוריד את מהירות המשאבה.

תחזוקה לקויה של המנוע: פיתולי מנוע שרופים, שינויים בסיבובי פיתול, מד חוט או שיטות חיווט במהלך תיקון, או פתרון בעיות לא שלם יכולים גם הם להשפיע על מהירות המשאבה.

(2) אוויר לכוד בצינור הכניסה או גוף המשאבה

אינטגרציה מספקת: גם אם נראה שהמים עולים על גדותיהם מחור האוורור, אי סיבוב פיר המשאבה לטיהור אוויר מלא עלול להשאיר בועות בקו הכניסה או בתא המשאבה.

צינור שגוי: הקטע האופקי של צינור הכניסה צריך להיות משופע למטה ב-0.5% לפחות לכיוון המשאבה, כאשר כניסת המשאבה היא הנקודה הגבוהה ביותר. שיפוע כלפי מעלה לוכד אוויר, מפחית את הוואקום ומפריע לשאיבה.

אריזה בלויה: בלאי לטווח ארוך או אריזה רופפת מדי מאפשר למים לדלוף מהמרווח בין האריזה לשרוול הפיר, מה שמאפשר לאוויר חיצוני להיכנס למשאבה.

צינור כניסה אכול: טבילה ממושכת עלולה לשתות את דופן הצינור וליצור חורים. כאשר מפלס המים יורד במהלך הפעולה, חורים אלו עלולים להיחשף ולאפשר אוויר להיכנס לצינור.

סדקים או רווחים: סדקים קטנים בנקודת חיבור המשאבה יכולים גם להכניס את האוויר.

(3) התנגדות יתרה במערכת הצנרת

גם אם המרחק האנכי ממקור המים למשאבה קטן מהראש המדורג של המשאבה, צינורות ארוכים מדי או יותר מדי עיקולים עלולים לגרום להתנגדות זרימה משמעותית.

מרפק של 90° בדרך כלל יוצר יותר התנגדות מאשר מרפק של 120°, כאשר כל כיפוף של 90° גורם לאובדן ראש של 0.5-1 מטר בערך.

בערך 1 מטר ראש אובד לכל 20 מטר אורך צינור.

שינוי קוטר צינור הכניסה/היציאה באופן שרירותי יכול גם להשפיע על הביצועים.

(4) הרמת יניקה מוגזמת

אם מקור המים עמוק מדי או שהמשאבה מותקנת באזור שטוח מעבר לעליית היניקה המותרת שלה, ייתכן שהיא לא שואבת מים כראוי.

עילוי היניקה התיאורטי המקסימלי תחת ואקום מוחלט הוא כ-10 מטרים של עמוד מים, אך משאבות אינן יכולות להשיג ואקום מושלם.

עודף ואקום עלול לגרום למים להתאדות בתוך המשאבה ולפגוע בפעולה.

רוֹבמשאבות צנטריפוגליותבעלי הרמת יניקה מקסימלית מותרת בין 3 ל-8.5 מטרים - פעל תמיד לפי הנחיות היצרן במהלך ההתקנה.

(5) גורמים תורמים אחרים

שער/שסתומי סימון פגומים או חסומים: יכולים להפחית את הזרימה או למנוע את שאיבת המים לחלוטין.

נזילות בצינור הפריקה: משפיעות על יכולת המשאבה להעביר מים ביעילות.

מסננת שסתום רגל סתומה: הצטברות פסולת או בוצה יכולה לחסום את המסננת.

כניסת האימפלר חסומה: חסימות כאן מעכבות ישירות כניסת מים וזרימה.
