מדוע משאבת מדידת דיאפרגמה מכנית היא בחירה חכמה למינון נוזלים תעשייתי מדויק

תַקצִיר: A משאבת מדידת דיאפרגמה מכניתמיועד למינון נוזלים מבוקר שניתן לחזור על עצמו בסביבות תעשייתיות תובעניות.כתריםמייצרת משאבה זו עם יותר מ-20 שנות ניסיון בייצור משאבות, המציעה בקרת זרימה מתכווננת, אפשרויות חומרים עמידים בפני קורוזיה, איטום סטטי בקצה ההידראולי ויציבות זרימה הניתנת לשליטה תוך 1%. עם יישומים הכוללים טיפול במים, הגנת סביבה, תרופות, ייצור נייר, חומרים חדשים וטיפול כימי, טכנולוגיה זו מספקת איזון מעשי של דיוק, עמידות, בטיחות ויעילות עלות.

תוֹכֶן הָעִניָנִים

• מהי משאבת מדידת דיאפרגמה מכנית?
• כיצד פועלת משאבת מדידת דיאפרגמה מכנית?
• מהן התכונות העיקריות?
• מהם הפרמטרים הטכניים העיקריים?
• איפה משתמשים בו?
• איך כדאי לבחור את המשאבה הנכונה?
• מה כדאי לדעת על תחזוקה ובטיחות?
• שאלות נפוצות
• מַסְקָנָה

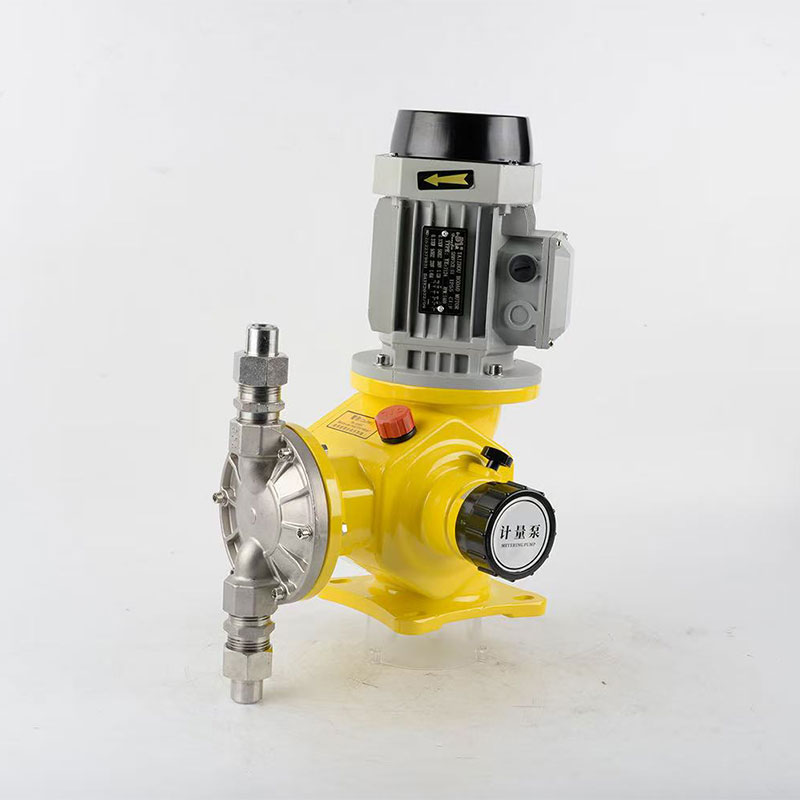

מהי משאבת מדידת דיאפרגמה מכנית?

משאבת מדידת דיאפרגמה מכנית היא משאבת מינון בעלת תזוזה חיובית המשתמשת בכוח מכני כדי להניע את הסרעפת ולהזיז כמות מבוקרת של נוזל. בניגוד למשאבות צנטריפוגליות קונבנציונליות, המיועדות בעיקר למחזור נוזלים רציף, משאבות מדידה מתוכננות לספק זרימה מבוקרת עבור יישומים שבהם יש חשיבות לעקביות המינון.

על פי מידע המוצר שסופק על ידי Crowns, משאבת מדידת הדיאפרגמה המכנית שלה משתמשת במנגנון מכני אקסצנטרי ותומכת בבקרת זרימה ידנית ואוטומטית כאחד. ניתן לכוונן את הזרימה בין 0-100%, בעוד שניתן להשתמש בהמרת תדרים לבקרה אוטומטית.

המשאבה מתאימה בדרך כלל לנוזלים ללא חלקיקים מוצקים ויכולה להתמודד עם טווח צמיגות של כ-0.3-2000 מ"מ לשנייה וטמפרטורות מ-15°C עד 85°C. הקצה ההידראולי שלו משתמש בקונספט איטום סטטי כדי למזער את הדליפה, בעוד שמספר חומרי ראשי משאבה זמינים עבור סביבות כימיות שונות.

לקונים המעריכים אמשאבת מדידת דיאפרגמה מכנית, מאפיינים אלה הופכים את הטכנולוגיה לאטרקטיבית במיוחד כאשר מינון יציב, תאימות כימית ועלויות תפעול ניתנות לניהול חשובים.

כיצד פועלת משאבת מדידת דיאפרגמה מכנית?

עקרון הפעולה הוא פשוט יחסית. כונן מכני ממיר תנועה סיבובית לתנועת דיאפרגמה הדדית. במהלך מהלך היניקה, הסרעפת נעה אחורה ויוצרת הפרש לחצים השואב נוזלים לתא השאיבה. במהלך מהלך הפריקה, הסרעפת נעה קדימה ודוחפת את הנוזל לכיוון קו הפריקה.

שסתומי בדיקה עוזרים לשמור על כיוון הזרימה הרצוי. על ידי שליטה בתנועת הסרעפת, המפעילים יכולים לווסת את כמות הנוזל הנמסר במהלך כל מחזור.

• שבץ יניקה:הדיאפרגמה נסוגה ומושכת נוזל תהליך לתוך החדר.
• שבץ פריקה:הדיאפרגמה מתקדמת ודוחפת את הנוזל לכיוון היציאה.
• התאמת זרימה:ניתן לכוונן את תפוקת המשאבה בטווח של 0-100%.
• שליטה אוטומטית:ניתן להשתמש בהמרת תדרים עבור ויסות זרימה אוטומטית.
• בידוד:הדיאפרגמה מפרידה את נוזל התהליך ממרכיבי ההנעה המכניים.

מבנה מכני ישיר זה תורם לתכנון משאבה פשוט יחסית ומסייע בהפחתת מורכבות התחזוקה. כתרים מציינים קצבי זרימה בין 0.47 ל-6000 ליטר לשעה, כאשר לחץ עבודה מקסימלי מגיע באופן אופציונלי ל-1.2 MPa בהתאם לדגם.

מהן התכונות העיקריות?

ציוד מינון תעשייתי חייב לאזן דיוק, עמידות, עמידות כימית ועלויות תפעול. משאבת מדידת הדיאפרגמה המכנית נותנת מענה לדרישות אלו באמצעות מספר תכונות הנדסיות.

1. טווח התאמת זרימה רחב

המשאבה ניתנת להתאמה בין 0-100%, מה שמאפשר למשתמשים לווסת את המינון בהתאם לדרישות התהליך המשתנות. זה שימושי עבור מערכות שבהן הביקוש לכימיקלים משתנה לאורך מחזור הייצור.

2. ביצועי מדידה יציבים

כתרים מציינים את דיוק יציבות הזרימה בטווח של 1% עבור תצורת המוצר הרלוונטית. חזרה כזו היא בעלת ערך כאשר מינון מוגזם או לא מספיק עלול להשפיע על יעילות הטיפול, איכות המוצר או יציבות התהליך.

3. אפשרויות חומר מרובות

בהתאם לנוזל התהליך, ניתן להגדיר ראשי משאבה עם PVC, PTFE, נירוסטה 304 או נירוסטה 316L. בחירת החומר צריכה להתבסס תמיד על תאימות כימית בפועל ותנאי הפעלה ולא על המחיר בלבד.

4. בניית דיאפרגמה מחוזקת

הדיאפרגמה משתמשת במבנה מורכב רב שכבתי המשלב סרט עמיד לחומצות טפלון, גומי EPDM, ליבה תומכת SUS304, סיבי ניילון מחוזק ושכבת EPDM נוספת. בנייה זו נועדה לשפר את עמידות בפני קורוזיה ולהאריך את חיי השירות של הסרעפת.

5. עיצוב קומפקטי וחסכוני

המשאבה משתמשת במארז אלומיניום יצוק המיועד לפיזור חום תוך שמירה על משקל כללי נמוך יחסית. המבנה המכני שלו תומך גם בגישה חסכונית לטיפול במים בלחץ נמוך ויישומי מינון כימיקלים.

מהם הפרמטרים הטכניים העיקריים?

לפני רכישת משאבת מינון, על המהנדסים להשוות את קיבולת הזרימה, הלחץ, הצמיגות, הטמפרטורה, עילוי היניקה, החומרים ודרישות הבקרה. הטבלה הבאה מסכמת את המפרטים העיקריים שפורסמו עבור משאבת מדידת הדיאפרגמה המכנית של Crowns.

איפה משתמשים בו?

השילוב של מינון מבוקר, חומרים עמידים בפני קורוזיה והתאמת זרימה גמישה הופכים את המשאבה הזו למתאימה למגוון רחב של תהליכים תעשייתיים.

• טיפול במים ובשפכים:מינון כימי לטיפול ובקרת תהליכים.
• הגנת הסביבה:הזרקה מבוקרת של כימיקלים לטיפול למערכות סביבתיות.
• ייצור תרופות:הוספה מדויקת של נוזלי תהליך שבהם חשובה החזרה.
• ייצור נייר:תוספת כימית מדודה במהלך תהליכי ייצור.
• תעשיות חומרים חדשים:העברה מבוקרת ומינון של כימיקלים בתהליך.
• עיבוד כימי:טיפול בנוזלים מאכלים או מסוכנים נבחרים עם תצורות חומר ודיאפרגמה מתאימות.

כתרים מזהה באופן ספציפי את הגנת הסביבה, טיפול במים, תרופות, ייצור נייר וחומרים חדשים בין התעשיות הרלוונטיות. כמו כן, החברה מציינת כי ניתן להשתמש בתצורות מיוחדות עבור תמיסות וכימיקלים מסוכנים.

איך כדאי לבחור את המשאבה הנכונה?

בחירת משאבת מדידת דיאפרגמה מכנית צריכה להתחיל בתהליך ולא במשאבה עצמה. דגם מתאים מבחינה טכנית חייב להתאים לנוזל, המינון הנדרש, לחץ הפעולה, הטמפרטורה ושיטת הבקרה.

1. קבע את קצב הזרימה הנדרש.זהה את דרישות המינון הרגילות, המינימליות והמקסימליות.
2. אשר את לחץ הפריקה.בחר דגם המסוגל לפעול באופן אמין בלחץ המערכת בפועל.
3. בדוק תאימות כימית.השווה את הנוזל עם חומרי דיאפרגמה וראש משאבה.
4. הערכת צמיגות וטמפרטורה.תכונות אלו יכולות להשפיע באופן משמעותי על ביצועי המשאבה.
5. בדוק את תנאי היניקה.ודא שהרמת היניקה הנדרשת היא במסגרת יכולות המשאבה.
6. בחר את שיטת השליטה.התאמה ידנית עשויה להספיק למערכות פשוטות, בעוד שהמרת תדרים יכולה לתמוך בשליטה אוטומטית.
7. שקול את דרישות הבטיחות.עבור כימיקלים מסוכנים, ייתכן שיהיה צורך בהגנה נוספת על דיאפרגמה ובניטור.

עבור מעצבי מערכות, חשוב במיוחד לזכור שמפרט המשאבה שפורסם הוא רק חלק אחד מתהליך הבחירה הסופי. יש להעריך גם את תצורת הצנרת, סידור השסתומים, מאפייני הנוזל, תנודות הלחץ ותנאי ההתקנה.

מה כדאי לדעת על תחזוקה ובטיחות?

משאבת מדידה מתוכננת היטב יכולה לספק שירות אמין, אך התקנה ותחזוקה נכונות נותרות חיוניות. על המפעילים לקבוע נוהלי בדיקה המבוססים על סביבת ההפעלה בפועל.

• בדוק את הדיאפרגמה באופן קבוע לאיתור סימני בלאי או נזק כימי.
• בדוק את שסתומי היניקה והפריקה לאיתור חסימה, משקעים או בלאי חריג.
• ודא שחיבורי הצנרת נשארים אטומים כהלכה.
• ודא כיול זרימה מעת לעת, במיוחד כאשר דיוק המינון הוא קריטי.
• שמור את המשאבה בתנאי הלחץ, הטמפרטורה, הצמיגות ותנאי היניקה שצוינו.
• השתמש בחומרים התואמים לנוזל התהליך.

שיקול בטיחות חשוב אחד הוא שמפרט המוצר של Crowns קובע שהמשאבה עצמה אינה כוללת התקן הקלה בטיחותי. לכן יש להתקין שסתום בטיחות בצינור היציאה בעת יצירת מערכת שלמה.

עבור כימיקלים דליקים, נפיצים, מאכלים מאוד, רעילים או מסוכנים בדרך אחרת, Crowns מציין שניתן לבחור בתצורה הידראולית עם סרעפת כפולה ואזעקת קרע בסרעפת כדי להפחית את הסיכונים הקשורים לכשל בדאפרגמה.

שאלות נפוצות

1. למה משמשת בעיקר משאבת מדידת דיאפרגמה מכנית?

הוא משמש בעיקר למינון מבוקר והעברת נוזלים ביישומים כגון טיפול במים, הגנת סביבה, תרופות, ייצור נייר, ייצור חומרים חדשים ותהליכים כימיים נבחרים.

2. כמה מדויקת משאבת מדידת דיאפרגמה מכנית?

המפרט של Crowns קובע שניתן לשלוט על דיוק יציבות הזרימה בתוך 1% עבור התצורה הרלוונטית. ביצועי המינון בפועל תלויים בדגם, בתכונות הנוזל, בלחץ, בכיול ובתנאי ההתקנה.

3. האם המשאבה יכולה להתמודד עם כימיקלים קורוזיביים?

כן, כאשר חומרי ראש המשאבה והדיאפרגמה נבחרים בצורה נכונה. Crowns מציעה אפשרויות משאבת PVC, PTFE, נירוסטה 304 ו-316L נירוסטה, בעוד שמבנה הסרעפת הרב-שכבתי שלו מיועד לעמידות בפני קורוזיה.

4. האם ניתן לכוון את קצב הזרימה בזמן שהמשאבה פועלת?

כֵּן. מידע המוצר מציין שניתן להתאים את קצב הזרימה באופן שרירותי או להפיק כמותי בין אם המשאבה פועלת או מופסקת, עם התאמה זמינה בטווח של 0-100%.

5. מהו קצב הזרימה המקסימלי?

טווח הפרמטרים המתפרסם הוא 0.47-6000 ליטר לשעה, בהתאם לדגם הנבחר ולתנאי ההפעלה.

6. האם המשאבה כוללת שסתום הקלה בטיחותי?

לא לפי קראונס, למשאבה אין מתקן הקלה בטיחותי משולב, ולכן יש להתקין שסתום בטיחות בצינור יציאת המשאבה כחלק מתכנון המערכת.

מַסְקָנָה

משאבת מדידת דיאפרגמה מכנית מציעה שילוב יעיל של מינון שניתן לשליטה, פשטות מכנית, גמישות חומרים ויעילות עלות. עם טווח זרימה שפורסם של 0.47-6000 ליטר לשעה, תפוקה מתכווננת מ-0-100%, חומרי משאבה מרובים ותצורות אופציונליות ליישומים כימיים תובעניים, הוא יכול לעמוד במגוון רחב של דרישות טיפול בנוזלים תעשייתיים. יותר מ-20 שנות הניסיון של Crowns בייצור משאבות תומך עוד יותר במיצובה כיצרנית וספקית בסין ללקוחות המחפשים פתרונות מדידה מעשיים.

אם אתה מעריך משאבת מדידת דיאפרגמה מכנית לטיפול במים, מינון כימי, עיבוד פרמצבטי, ייצור נייר או יישום תעשייתי אחר,פנה אלינולדון בקצב הזרימה הנדרש, הלחץ, מאפייני הנוזל, החומרים ודרישות הבקרה. צוות ההנדסה של Crowns יכול לעזור לך לזהות תצורה מתאימה ליישום שלך ולפתח פתרון מינון אמין.
