כיצד לקרוא את דגם משאבת הביוב

יש לא מעט סוגים שלמשאבות ביוב. חלק מהדגמים הנפוצים יותר כוללים ZW, WQ, JYWQ, FYW, FY, YW, NL, GW ואחרים. דגמי משאבות שונים משתמשים בקודי אותיות שונים כדי להעביר משמעויות ספציפיות.

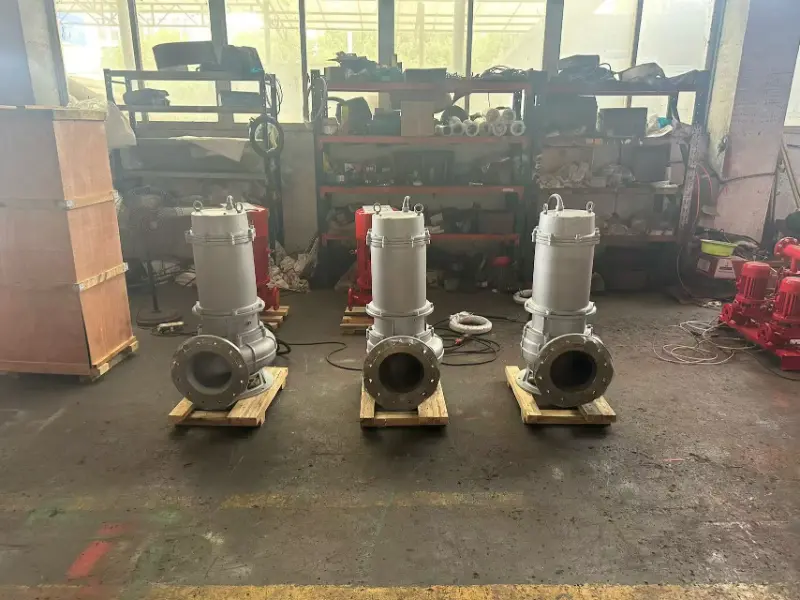

לדוגמה, קח את משאבת הביוב מדגם 100QW(WQ)100-35-18.5:

100 מייצג את קוטר יציאת הפריקה של המשאבה במ"מ.

QW מייצג משאבת ביוב טבולה ניידת, בעוד (WQ) מציין משאבת ביוב טבולה קבועה.

ה-100 השני מציין את קצב הזרימה של המשאבה ב-m³/h.

35 מייצג את ראש המשאבה במטרים.

18.5 מציין את הספק המנוע הנקוב ב-kW.

המשמעות שלמשאבת ביוב ללא סתימה ZW טהרה עצמיתדגמים

(1) 50ZW15-30-PB

50 - קוטר כניסת המשאבה (מ"מ)

ZW – משאבת ביוב לא סתימה עם ניעור עצמי

15 – זרימה מדורגת (מ³/שעה)

30 - ראש מדורג (מ')

P – חומר נירוסטה

B – מנוע חסין פיצוץ

(2) 40WQ15-30-2.2

40 - קוטר יציאת משאבה (מ"מ)

WQ – משאבת ביוב טבולה

15 - קצב זרימה (m³/h)

30 - ראש (מ')

2.2 - הספק מנוע מדורג (kW)

המשמעות של דגמי משאבות ביוב טבולות של JYWQ טורבל אוטומטי

(3) JYWQ80-50-10-1600-3

JYWQ – משאבת ביוב טבולה אוטומטית בעורבול

80 - קוטר מוצא פריקה (מ"מ)

50 - קצב זרימה (m³/h)

10 - ראש (מ')

1600 - טווח ערבול (מ"מ)

3 - הספק מנוע (kW)

דגמים נפוצים אחרים של משאבות ביוב ומשמעויותיהם

(4) 25FYW-15P

25 - קוטר יציאת המשאבה (מ"מ)

FYW – קוד משאבת ביוב שקועה

15 - ראש (מ')

P – חומר נירוסטה

(5) 50FY-25A

50 - קוטר כניסת יניקת משאבה (מ"מ)

FY – משאבת ביוב טבולה כימית

25 - ראש (מ')

א - האימפלר נחתך פעם אחת

(6) 100YWP110-10-5.5

100 - קוטר יציאת פריקת משאבה (מ"מ)

YW – משאבת ביוב שקועה אנכית

P – חומר נירוסטה

110 - קצב זרימה (מ³/שעה)

10 - ראש (מ')

5.5 - הספק מנוע מדורג (kW)

(7) NL150A-12

N – סלורי

L – סוג אנכי

150 - קוטר יציאה (מ"מ)

A – גרסה משופרת / אטם מכני

12 - ראש (מ')

(8) 50GWP20-15-1.5

50 - קוטר יציאת פריקה נומינלית (מ"מ)

GW – משאבת ביוב מסוג צינור לא סתום

P – חומר נירוסטה

20 - קצב זרימה (m³/h)

15 - ראש (מ')

1.5 - הספק מנוע מדורג (kW)
