מהן משאבות מדידה ומדוע הן חיוניות לבקרת נוזלים מדויקת

כתריםבעלת ניסיון של למעלה מ-20 שנה בתכנון וייצור ברמה תעשייתיתנפגשering משאבותהמספקים דיוק גבוה, אמינות ויכולת הסתגלות לבקרת תהליכים קריטיים בתעשיות החל מטיפול בשפכים ועד תרופות. במדריך מקיף זה, אנו עונים על שאלות מפתח שאנשי מקצוע שואלים בעת הערכת פתרונות משאבת מדידה לפעילותם.

תוֹכֶן הָעִניָנִים

• תקציר מנהלים
• כיצד פועלות משאבות מדידה?
• תכונות ויתרונות עיקריים
• סוגי משאבות מדידה
• יישומים תעשייתיים
• כיצד לבחור את משאבת המדידה הנכונה
• טבלת השוואת משאבות מדידה
• שאלות נפוצות
• צור קשר והשלבים הבאים

תקציר מנהלים

משאבות מדידה, המכונה גם משאבות מינון, הן התקני בקרת נוזלים מדויקים שנועדו לספק נפחים מדויקים של נוזל בקצבי זרימה מבוקרים. הן תת-מעמד של משאבות תזוזה חיוביות המצטיינות ביישומים הדורשים מינון וחזרה מדויקים ביותר. בניגוד למשאבות צנטריפוגליות קונבנציונליות המווסתות את הזרימה באמצעות לחץ, משאבות מדידה שולטות בתפוקה הנפחית ישירות באמצעות התאמות אורך ותדר.

יצרנים מובילים אוהביםכתריםמשלבים חומרים מתקדמים, בדיקות איכות קפדניות ואפשרויות בקרה מרובות כדי להבטיח שהמשאבות שלהם עומדות בדרישות תעשייתיות תובעניות. ההצעות שלהם משיגות לעתים קרובות דיוק של ±0.5% או טוב יותר, מה שמאפשר למשתמשים לשמור על איכות המוצר, בטיחות ותאימות לתקנות גם בתנאי תהליך משתנים.

כיצד פועלות משאבות מדידה?

הליבה, משאבות מדידה פועלות באמצעות מנגנון הדדי (כגון דיאפרגמה, בוכנה או בוכנה) השואב נוזל לתוך תא ואז מוציא אותו בקצב מבוקר. על ידי התאמת אורך המהלך ותדירות ההנעה, המפעילים יכולים לכוונן עדין את תפוקת המשאבה כך שתתאים לדרישות המינון המדויקות.

שלבי פעולה בסיסיים:

1. שבץ יניקה:הדיאפרגמה או הבוכנה של המשאבה נסוגים, ויוצרים ואקום השואב נוזלים לתוך החדר.
2. שבץ פריקה:נוזל נפלט מהתא דרך שסתום הפריקה בקצב מבוקר.
3. התאמת זרימה:הזרימה מווסתת על ידי שינוי אורך ותדירות המהלך, באופן ידני או באמצעות מערכות בקרה דיגיטליות.

תכונות ויתרונות עיקריים

משאבות מדידהמתוכננים עם מספר תכונות משפרות ביצועים שהופכות אותם לחיוניים בסביבות תהליכים מורכבות:

• מינון מדויק:ניתן לשלוט בקצבי הזרימה עם יכולת חזרה גבוהה הודות לטכנולוגיית עקירה ישירה.
• שליטה רב תכליתית:ניתן להתאמה ידנית, באמצעות אותות אנלוגיים, או באמצעות אינטגרציה עם אוטומציה של PLC/DCS.
• תאימות כימית:נבנה עם חלקים רטובים PTFE, PVDF, SS316 או Hastelloy בהתאם לתכונות הנוזל.
• תכונות בטיחות:הגנה מפני לחץ יתר, זיהוי ריצה יבשה ומזעור דליפות מפחיתים את הסיכון התפעולי.
• תחזוקה נמוכה:רכיבי בלאי מינימליים מובילים להפחתת זמן השבתה ועלויות מחזור חיים.

סוגי משאבות מדידה

משאבות מדידה זמינות במספר תצורות בהתאם לסוג הכונן ומיקוד היישום. הנפוצים ביותר כוללים:

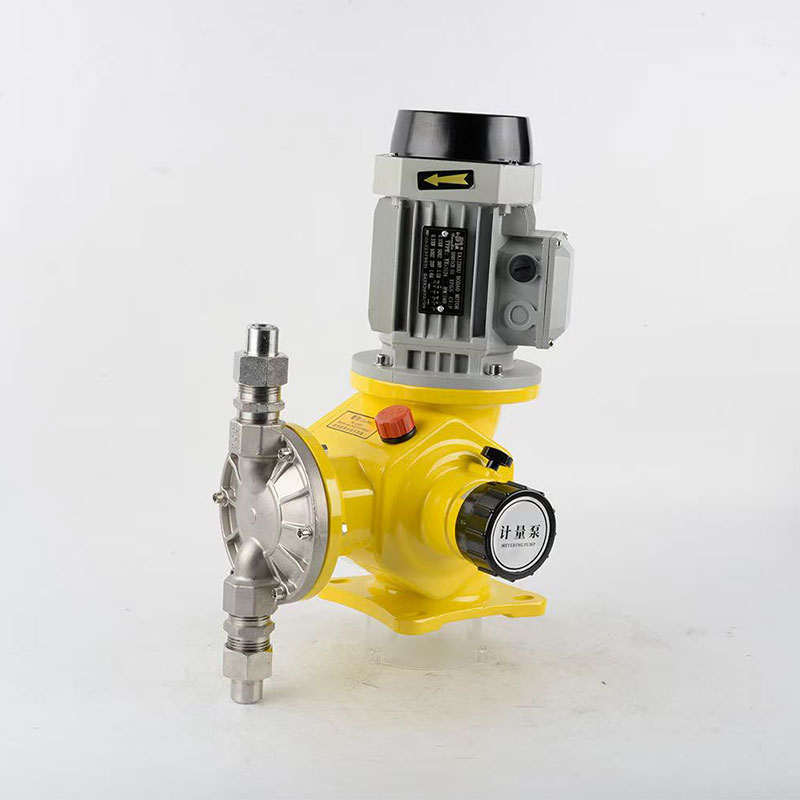

• משאבות דיאפרגמה מכניות- עיצוב אמין עם אטמים סטטיים כדי למנוע דליפה. אידיאלי למינון למטרות כלליות.
• משאבות מדידת סולנואידים- הפעלה אלקטרומגנטית בתגובה מהירה, מתאימה לקצבי זרימה קטנים יותר.
• משאבות מונעות מנוע- מונע על ידי מנועי AC עם בקרי מהירות משתנים לדיוק גבוה ויכולת אוטומציה.

יישומים תעשייתיים

משאבות מדידההם הכרחיים בתעשיות רבות בהן דיוק ובקרת תהליכים הם קריטיים.

• טיפול במים ושפכים:מינון כימי מדויק לבקרת pH, חיטוי וקרישה.
• עיבוד כימי:הזרקת חומרים מאכלים ותוספים.
• נפט וגז:מעכבי קורוזיה ומשנות צמיגות לצינורות.
• תרופות וביוטכנולוגיה:ערבוב מדויק של חומרים ותכשירים פעילים.
• מזון ומשקאות:תוספים, חומרי טעם וריח וחומרים משמרים בעלי דיוק מינון גבוה.

כיצד לבחור את משאבת המדידה הנכונה

בחירת משאבת המדידה הנכונה כרוכה באיזון תכונות הנוזל, דרישות הזרימה, צרכי הבקרה ותנאי ההפעלה. פרמטרים מרכזיים שיש לקחת בחשבון כוללים:

• צמיגות נוזלים, קורוזיביות וטמפרטורה
• קצב זרימה וטווח לחץ רצויים
• דיוק מינון נדרש
• יכולת אינטגרציה של אוטומציה ובקרה
• תאימות למערכות תהליכיות קיימות

טבלת השוואת משאבות מדידה

שאלות נפוצות

ש 1: במה שונה משאבת מדידה ממשאבות אחרות?

שלא כמו משאבות צנטריפוגליות, משאבות מדידה מספקות נפח נוזלים עם שליטה ישירה על העקירה. זה מאפשר מינון מדויק מאוד(±0.5% או יותר)ללא תלות בשינויי לחץ במערכת.

ש 2: האם משאבות מדידה יכולות להתמודד עם נוזלים קורוזיביים?

כֵּן. משאבות מדידה רבות בנויות מחומרים עמידים לכימיקלים אגרסיביים כמו PTFE, PVDF או נירוסטה כדי להבטיח תאימות עם נוזלים קורוזיביים.

ש 3: האם משאבות מדידה מתאימות למערכות אוטומטיות?

בְּהֶחלֵט. משאבות מדידה מודרניות רבות יכולות להשתלב עם PLC או בקרות דיגיטליות למינון אוטומטי, ניטור מרחוק והתאמות בזמן אמת.

צור קשר והשלבים הבאים

אם אתה מוכן לייעל את תהליכי מינון הנוזלים שלך בדיוק ואמינות, דבר עם המומחים בכתובתכתריםהַיוֹם. בין אם אתה צריך פתרון מינון מותאם אישית או עזרה בבחירת הטוב ביותרמשאבות מדידהעבור הפרויקט שלך, הצוות שלנו כאן כדי לעזור.צור איתנו קשרעכשיו כדי לקבל ייעוץ מותאם ותמחור תחרותי על פתרונות משאבת מדידה.
